13.03.2009 von RaykoM

Modularer HFM-Reaktor, im simplen Selbstbau

Modularer HFM-Reaktor, im simplen Selbstbau

Modular bedeutet in diesem Fall, herausnehmbar, wie ein Innenfilter...

man verändert also nichts am Becken, oder klebt etwas hinein...

Modularer HFM-Reaktor, im simplen Selbstbau

Was wir brauchen:

1. Filterpatrone (zajac.de Art-Nr.: 2569 z.B.)

2. Luftschlauch

Modularer HFM-Reaktor, im simplen Selbstbau

3. 2 Gummiringe

4. Ein paar stücken PVC-Rohr

5. Eine Membranpumpe

Modularer HFM-Reaktor, im simplen Selbstbau

Die Bilder unten sind eigentlich selbst erklärend. ich sag trotzdem was dazu :)

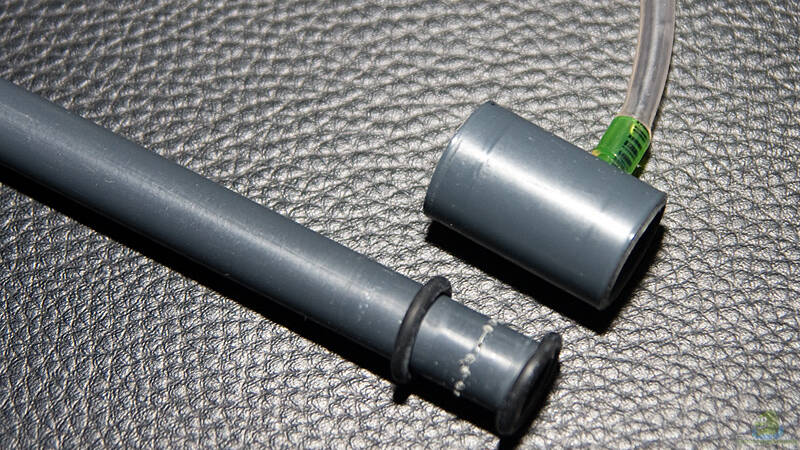

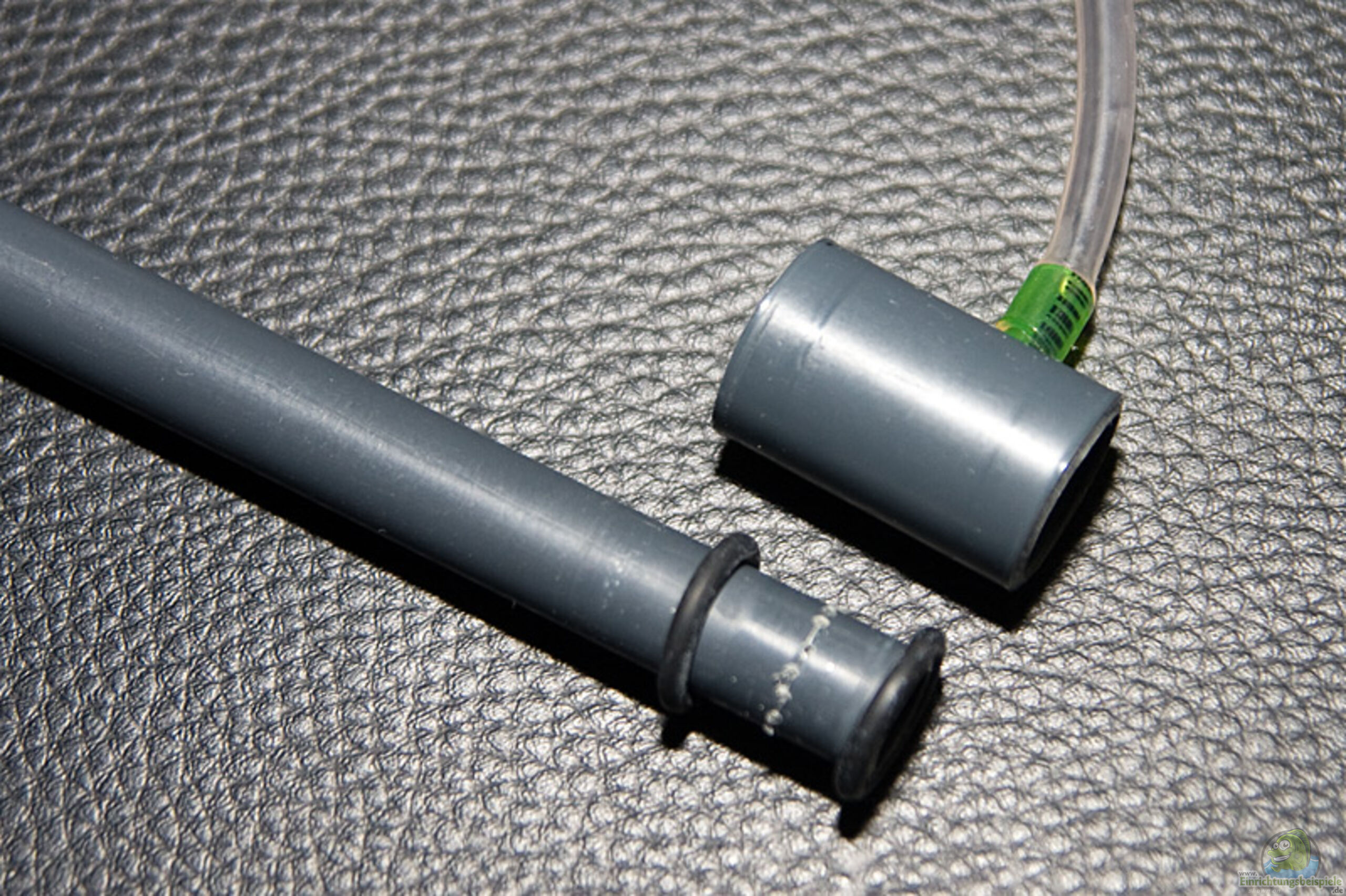

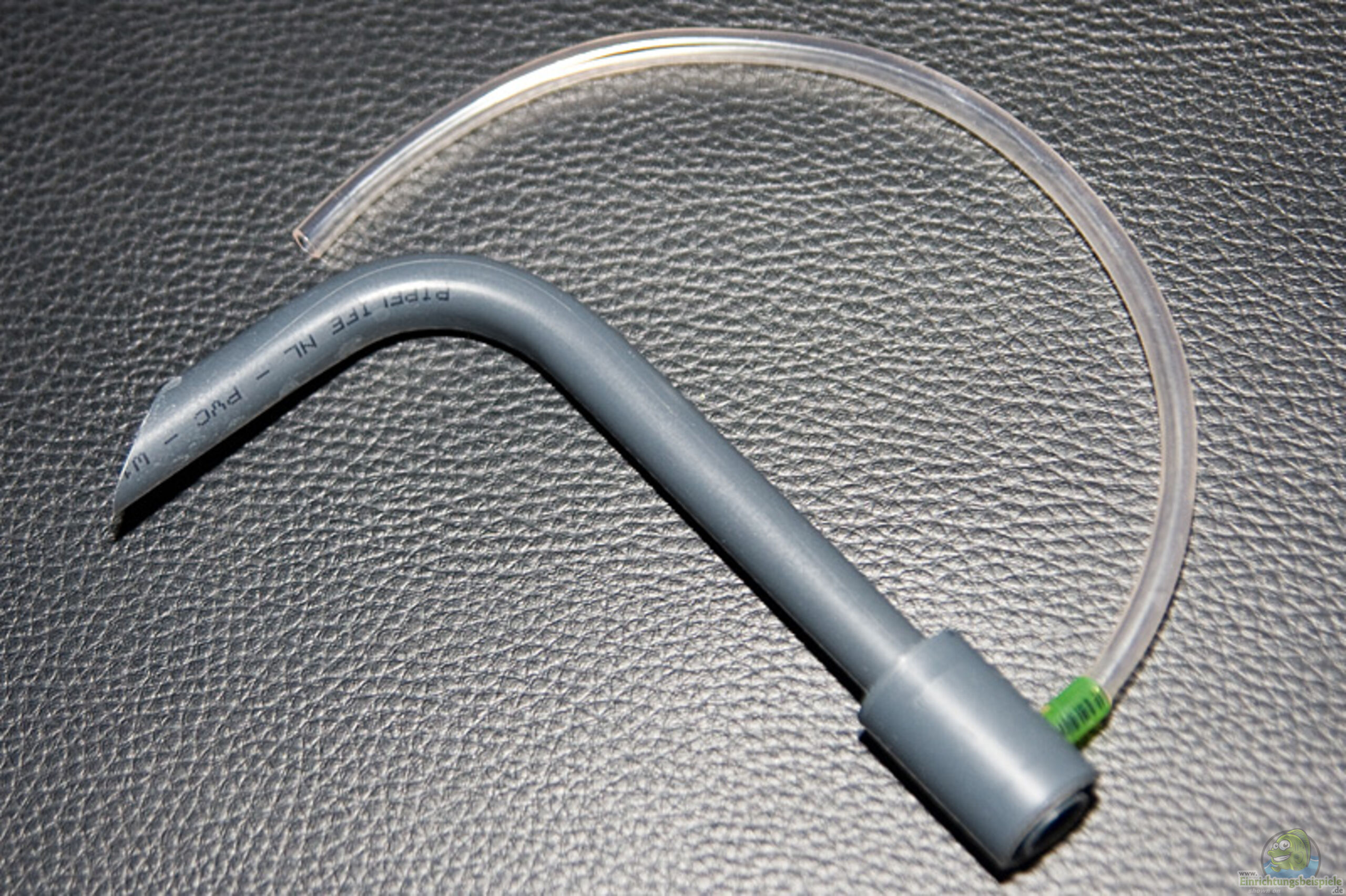

Auf den zwei Bildern mit dem Luftheber, seht ihr den Heber einmal zusammengebaut, und einmal zerlegt.

Kauft einfach Rohrstücke die so zusammenpassen könnten wie auf dem Bild, ich habe folgende Ma??e hier liegen:

dünnes Rohr: Aussendurchmesser 12 mm

dickes Rohr: 17 mm Innendurchmesser

den Zwischenraum füllen die zwei Gummiringe komplett aus.

Zwischen den Gummiringen sind ringsrum kleinste Bohrungen angebracht, damit die Luft durchströmen kann.

Die Luft kommt nun duch den Schlauch im dicken Rohr hinein, und dringt durch die winzigen Löcher in das dünne Rohr ein. Steigt nach oben im dünnen Rohr auf, und zieht durch den entstehenden Unterdruck Wasser von unten mit nach oben.

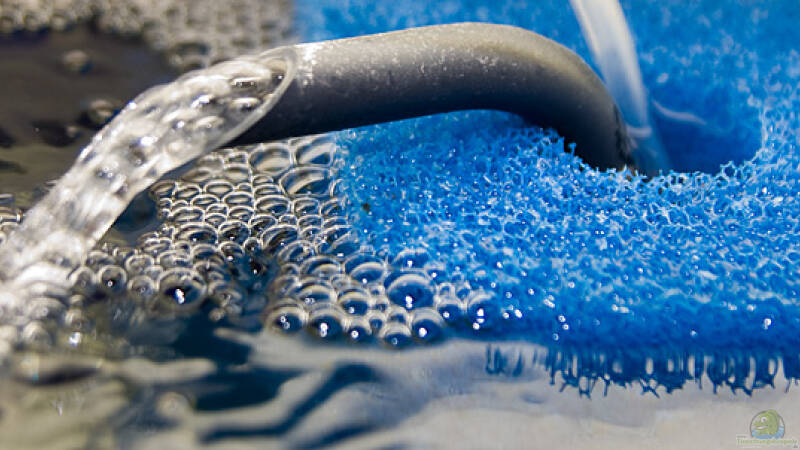

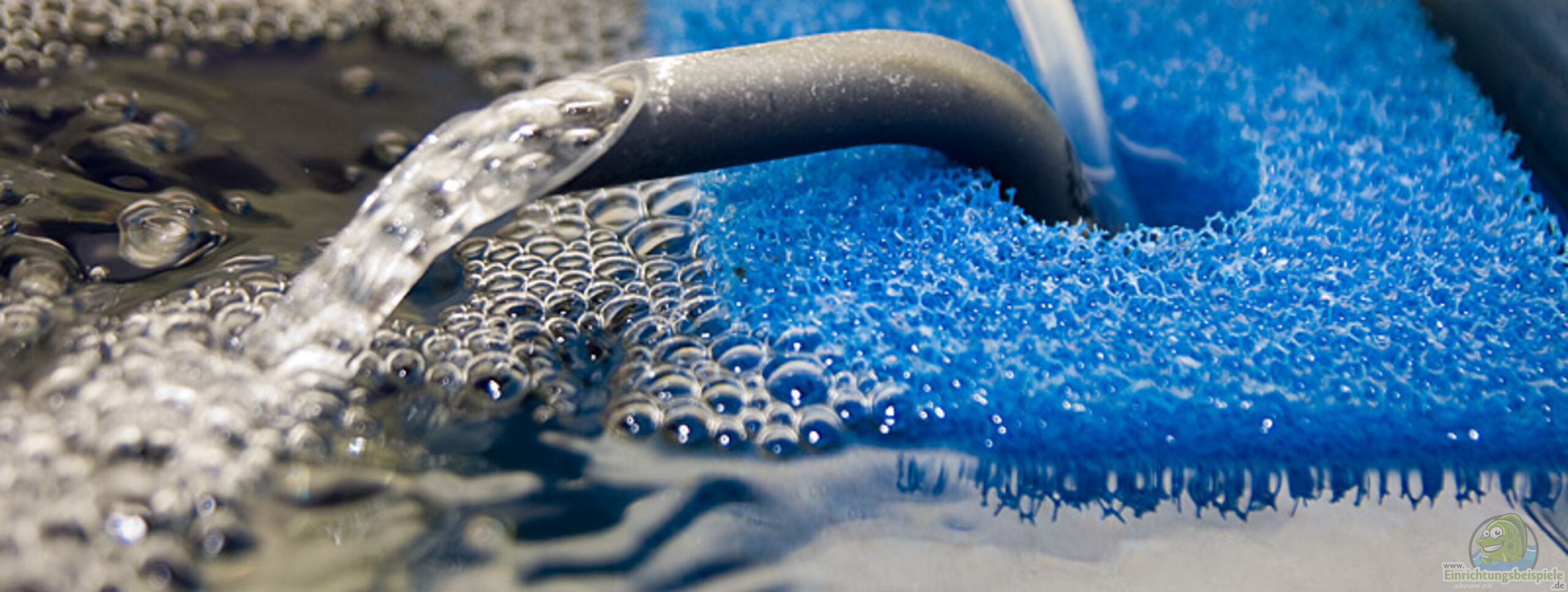

Auf einem der Bilder seht ihr wie es oben ausströmt.

Nun noch eine Membranpumpe anschlie??en (bitte mit Rückschlagventil). Und den Luftheber in das Loch der Filterpumpe versenken.

Nun wird Wasser aus dem Becken durch den Filter in den Luftheber gesaugt, und nach oben ausgespült.

Fertig...

Wenn der Filter sich nach einiger Zeit gleichmä??ig mit Mulm besetzt ist alles roger :)

Wenn euch das zu viel wird mit dem scheinbaren Dreck (eine Mischung aus Mulm und Bakterienkolonien, so könnt ihr die Filterpatrone entweder in Aquarienwasser leicht ausdrücken, oder beim Wasserwechsel mit dem Schlauch leicht absaugen.

Vorteil gegenüber den herkömmlichen HMF-Aufbauten ist klar, oder? man kann ihn rausnehmen, muss nicht mit silikon rummachen usw. :)

viel Spass beim Nachbau.

Gru??

Rayko

PS: es gibt Aquarianer die einen solchen Filter seit 3 Jahren in Betrieb haben, OHNE ihn zu reinigen.

PPS: diese Art Filter kann man getrost bis 300 liter Benutzen, wenn die Durchströmmenge reicht. Zur not einen zweiten Luftheber drin versenken, oder alles zwei mal bauen.

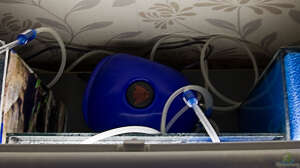

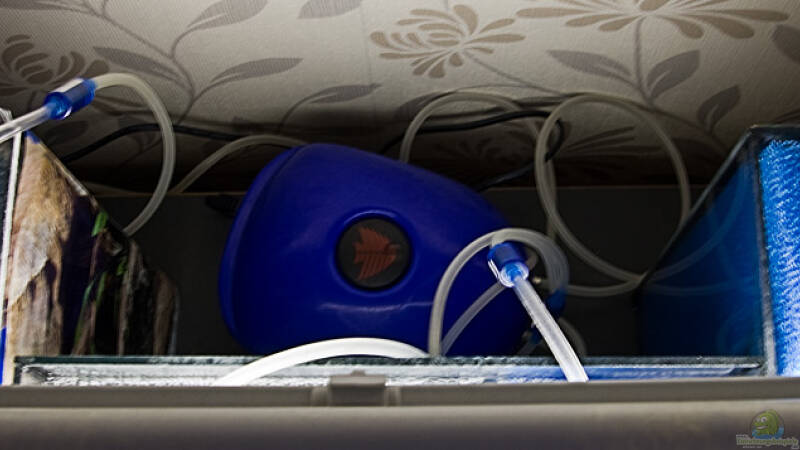

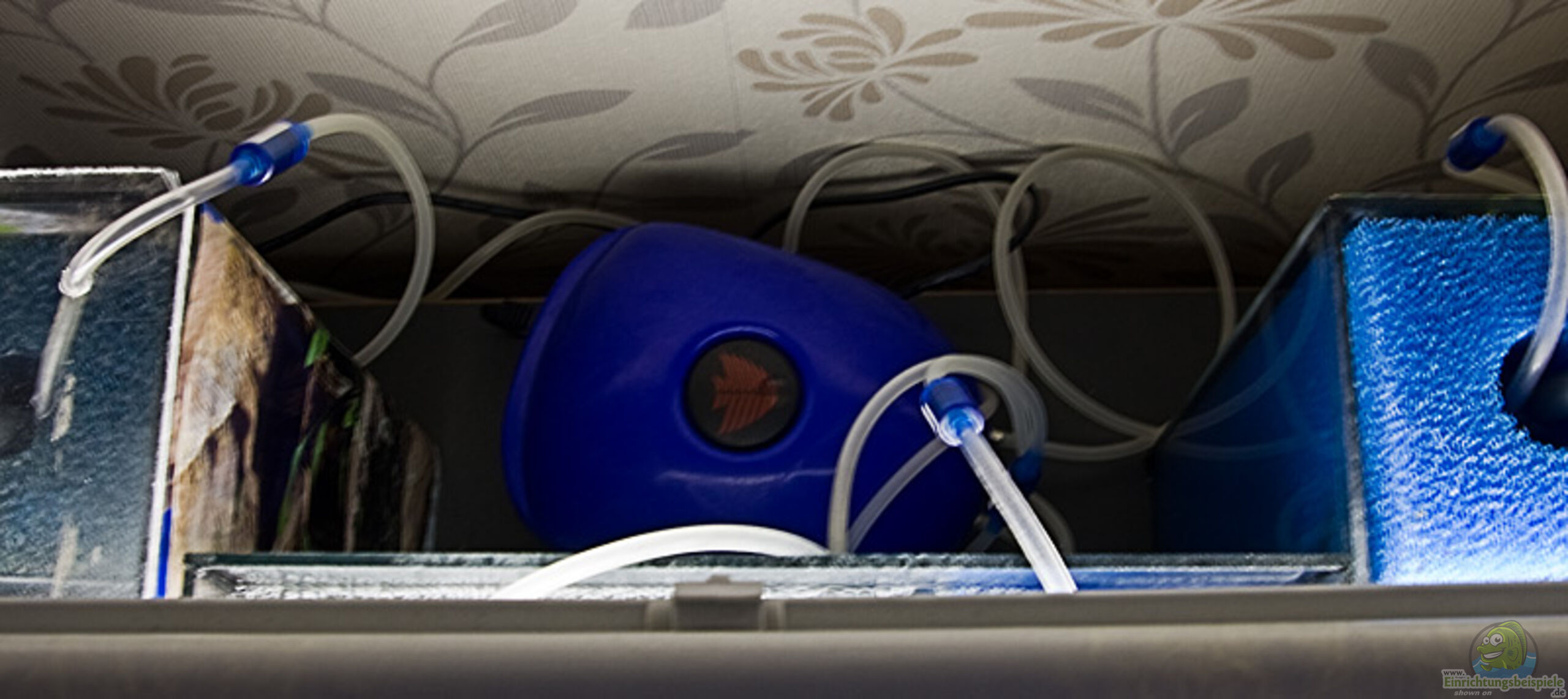

PPPS: auf dem vierten Bild seht ihr eine Sera 550 Pumpe, mit 4 Ausgängen, diese belüftet bei mir 3 solcher Filter und einen Ausstömerstein (siehe mein anderes Becken)

So, Ende :D
