Controller für TUNZE TURBELLE electronic preiswert selbstgemacht


Hallo,

ich habe auf der Seite

http://www.matuta.com/include.php?path=content/articles.php&contentid=558&PHPKITSID=a6e3cbec34b7de1fed3a7d6b03a6292c

eine Anleitung gefunden, wie man mit sehr wenigen Teilen, einer Zeitschaltuhr und zweier Pumpen eine Ebbe- Flut- Steuerung bauen kann.

Da ich nur eine Pumpe habe und auch nur diese eine benötige, habe ich den Plan etwas verändert, halbiert sozusagen.

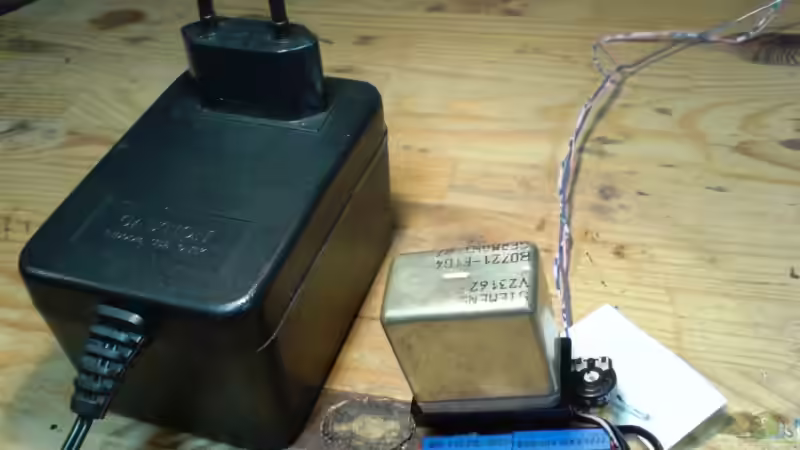

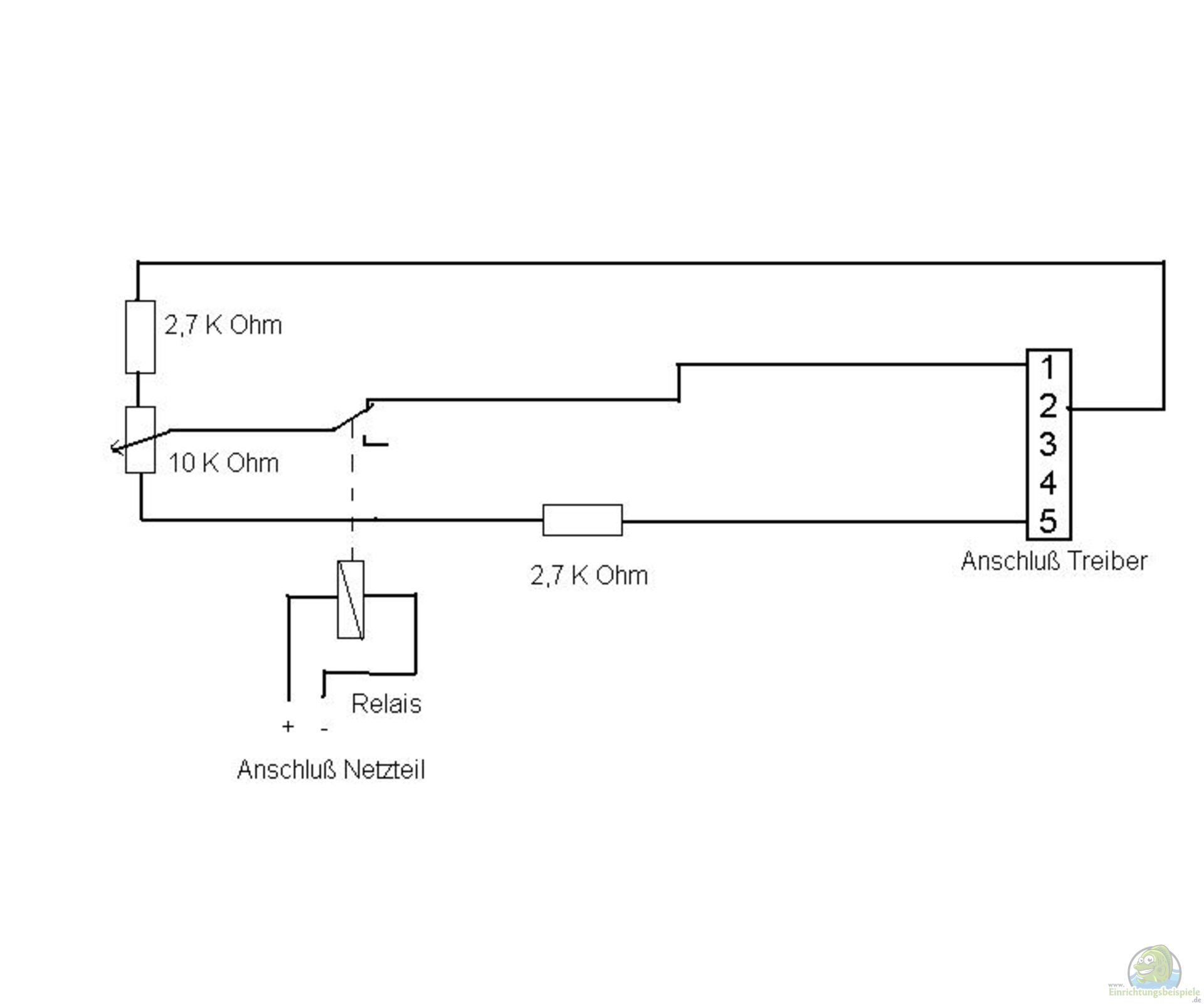

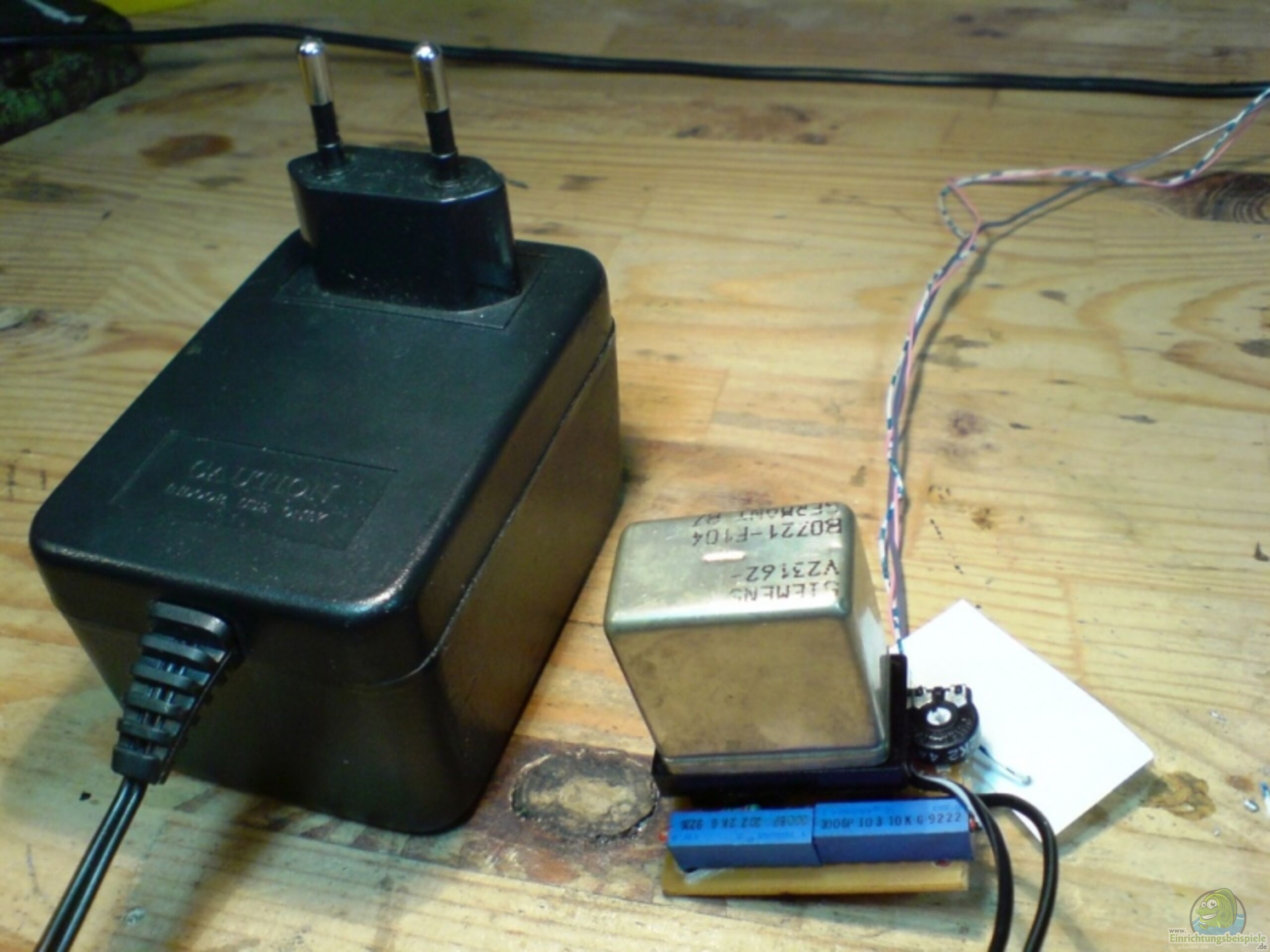

Man benötigt lediglich ein Steckernetzteil (von einem alten Walkman z.B.), ein Relais, zwei 2,7 KOhm Widerstände, ein 10 kOhm Potentiometer und einen DIN-Stecker 5-polig.

Man kommt auf keine 5€ Gesammtkosten (ich habe garnichts bezahlt, da alles in der Bastelkiste vorhanden war) zuzüglich der Zeitschaltuhr.

Funktionsweise:

Über das Poti kann man die "Ebbe-Strömungs-Geschwindigkeit" einstellen. Je kleiner der Widerstand wird, so geringer wird die Strömung. Ist das Relais inaktiv, läuft die Pumpe mit der Leistung, wie sie am Treiber eingestellt ist.

Hinweis: Fa. Tunze sagt ausdrücklich: "Der Anschluss an Fremdgeräte, z.B. elektronische Schalter oder Drehzahlsteuergeräte ist unzulässig."

Für Schäden jedweder Art die durch die Umsetzung des Bauplans entstehen, übernehme ich keinerlei Verantwortung!

Gruß, Tim

Controller für TUNZE TURBELLE electronic preiswert selbstgemachtController für TUNZE TURBELLE electronic preiswert selbstgemachtController für TUNZE TURBELLE electronic preiswert selbstgemacht

Blogartikel aus der Kategorie: "Technik" zuletzt bearbeitet am 26.11.2008 um 19:24 Uhr


Kommentare:

Um einen Kommentar schreiben zu können, müssen Sie sich anmelden.

Geschrieben am 13.01.2010 um 16:15 von timme
Morgen,

ich wollte nur bekannt geben, daß der Controller seit November 2008 ohne Probleme läuft.

Grüße, Tim


Geschrieben am 25.11.2008 um 18:29 von timme
Hallo Basti,

nö, das geht nicht. Die Schaltung ist für Turbellepumpen mit Treiber (Driver).
Normale Kreiselpumpen können nicht ohne weiters geregelt werden, da es sich um Syncronmotoren handelt (siehe Wikipedia).
Von Tunze gibt es aber einen Pumpenadapter.Auf der Tunze Seite findet man ihn hier:
http://www.tunze.com/details.html?&L=0&C=DE&user_tunzeprod_pi1[prodid]=7094.400

Mit ihm könnte es funktionieren. Ist aber nicht ganz billig. Da kommt man mit einer gebrauchten electronic Pumpe, die man auf eBay ersteigern kann, preiswerter.

Grüße, Tim


Geschrieben am 25.11.2008 um 15:04 von Bastian Linsenmeier
hi ! hmm da hätte ich gleich mal eine frage ! habe eine 6060 tunze strömungspumpe und diese ist leider nicht regelbar in sachen strömungsleistung ! kannst du mir eventuell sagen ob ich somit die 6000 liter in der stunde mit diesem bauteil drosseln bzw reguliren kann !? mfg basti
